◆ 工作用途
GCQ-2型軸承內套裝拆二用感應加熱器【簡稱：軸承加熱器】應用于四列、雙列短圓柱滾子軸承內套、迷宮環的裝和拆。
◆ 工作原理
GCQ-2型軸承加熱器利用電磁感應加熱原理對軸承內套、迷宮環由表及里的均勻加熱，使軸承內套、迷宮環在瞬間產生熱膨脹，當內孔膨脹量超過軸徑過盈裝配量時即能順利地拆下或者裝上軸承內套、迷宮環。
◆ 結構特點
GCQ-2型軸承加熱器由感應加熱器、控制箱組成。

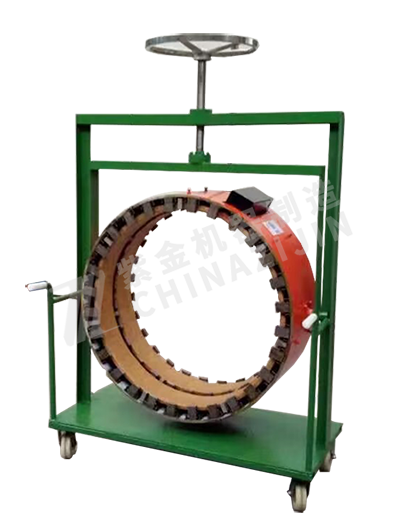

1、感應加熱器主要由線圈繞組、多組小鐵芯、外殼組成。當通電對軸承內套加熱時，多組小鐵芯在電磁感應作用下具有極強吸附力，加熱至一定時間內套與軸產生間隙時即卸下內套。GCQ-2型軸承加熱器有手提式、中心高可調井字架二種形式。采用哪種形式由用戶決定，一般較小雙列、四列軸承內套外徑小于Φ180可采用手提式，操作靈活方便；較大軸承內套外徑大于Φ190的可采用中心高可調井字架形式較為輕松、方便。
2、控制箱采用時間控制，加熱時間液晶數字顯示，能實觀地看到加熱時間，時間控制器為“99分59秒”計時方式（用戶可根據需要任意設置加熱時間），加熱時間到感應加熱器自動停止工作、瞬間自動退磁。
◆ 操作流程
1、按電器原理圖、銘牌參數接電源。
2、控制箱及感應加熱器應嚴格接地。
3、操作A（安裝軸承內套）：①軸承內套放入感應加熱器內。②打開電源開關。③按“加熱”綠按鈕，感應加熱器工作。④加熱軸承內套時，將時間選擇在大約30秒左右（嚴禁加熱時間過長使軸承內套過熱而發藍），當軸承內套被磁場感應加熱至發熱時（軸承內套冒熱氣）即可（記下加熱時間并調整好下件加熱時間）。⑤按“停止”紅按鈕，感應加熱器停止工作。⑥戴上隔熱手套，從感應加熱器內取出軸承內套，進行安裝。
4、操作B（拆卸軸承內套）：①調整感應加熱器中心高與軋輥的軸承內套等高。②推動小車，把感應加熱器套在軋輥的軸承內套上。③打開電源開關。④按“加熱”綠按鈕，感應加熱器工作。⑤拆卸軸承內套時，將時間選擇在大約2分鐘左右，當軸承內套被磁場感應加熱至發熱時（軸承內套冒熱氣），隨時向外拉動小車，使軸承內套脫離軋輥（記下加熱時間并調整好下件加熱時間），嚴禁軸承內套發藍。⑥按“停止”紅按鈕，感應加熱器停止工作。⑦戴上隔熱手套，從感應加熱器內取出軸承內套。
◆ 注意事項
1、檢查接電方式是否正確、電壓是否相符。
2、嚴禁接地前啟動感應加熱器進行加熱。
3、嚴禁感應加熱器內無工件工作，以免大電流過載而燒壞線圈和控制箱內電氣元件。
4、嚴禁用同一感應加熱器長時間連續裝拆軸承內套。
5、正確掌握加熱時間，時間太短會產生裝不上拆不下現象，時間太長會過熱退火。
6、如果次操作失誤而拆不下工件，可讓工件完全冷卻，調整加熱時間并再次加熱進行拆卸。
7、感應加熱器拆卸結束，應及時將工件從感應加熱器內取出，擦去油污以免破壞線圈的絕緣。
8、軸承內套如有開裂嚴禁加熱。
